Чертеж Деаэратора Да- 15
По желанию Заказчика деаэратор атмосферный может поставляться в полном комплекте (деаэраторный бак, колонка деаэрационная, охладитель выпара, вспомагательные комплектующие) так и россыпью (отдельно по комплектующим). Деаэратор атмосферный может быть изготовлен для работы в ручном и автоматическом режимах.

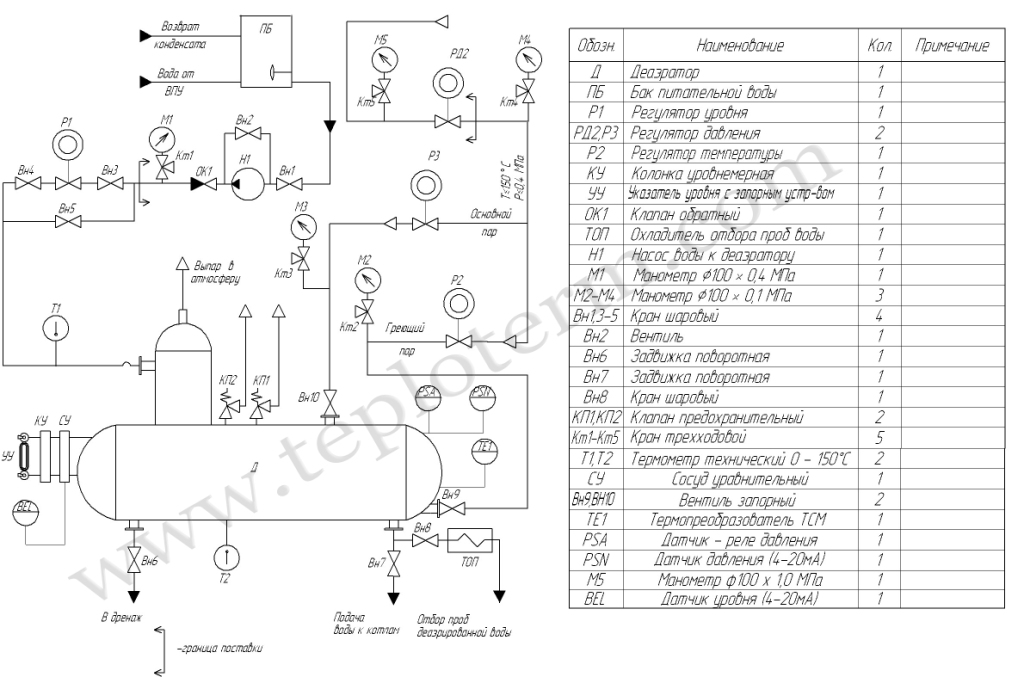

При работе в ручном режиме-деаэраторы комплектуются гидрозатвором. При работе в автоматическом режиме - комплектуются системой управления, которая реализует функции автоматизации регулирования уровня в деаэраторе и регулирования расхода греющего и барботажного пара, а также регуляторами давления, регулирующими клапанами и предохранительными клапанами.
Деаэраторы ДА-15/4. Скачать Чертеж деэратора ДА-15/4; Скачать Чертеж деаэрационная колонка. Сборочный чертеж атмосферного деаэратора. С деаэрационной колонной производительностью. Основными элементами деаэратора ДА-50/15 являются: деаэраторный бак, деаэрационная колонка.
Деаэраторы атмосферного давления предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды системы теплоснабжения и горячего водоснабжения при одновременном ее нагреве. Деаэратор состоит из деаэраторного бака, деаэрационной колонки и гидрозатвора. Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, установленный на опорах, одна из которых неподвижная. На баке установлена деаэрационная колонка. Деаэрационная колонка представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство-гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке.
В деаэраторах применена двухступенчатая схема дегазации: первая-струйная, вторая-барботажная. Во всех деаэраторах — обе ступени дегазации размещены в деаэрационной колонке. Деаэратор ДА-25/15 предназначен для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды системы теплоснабжения и горячего водоснабжения при одновременном ее нагреве. Атмосферный деаэратор ДА 25/15 состоит из деаэраторного бака деаэрационной колонки и гидрозатвора. Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами (допускается конусные с кошенной вершиной — сварные) и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры. Деаэратор ДА 25/15 установлен на опорах, одна из которых неподвижная.
Чертеж Деаэратор Да 15/8
Чертеж Деаэратор Да 150
На баке деаэратор ДА-25/15 устанавливается деаэрационная колонка КДА-25. Деаэрационная колонка КДА 25 представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство, гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке. Деаэратор ДА 25/15 с примененаием двухступенчатой схемы дегазации, первая — струйная, вторая — барботажная.
Чертеж Деаэратор Да 15/4
Обе ступени дегазации размещены в деаэрационной колонке. В деаэраторе ДА-25/15 предусмотрены патрубки для подключения комбинированного предохранительного устройства (гидрозатвора), состоящего из двух самостоятельных гидрозатворов, объединенных в общую гидравлическую систему и расширительного бачка.
